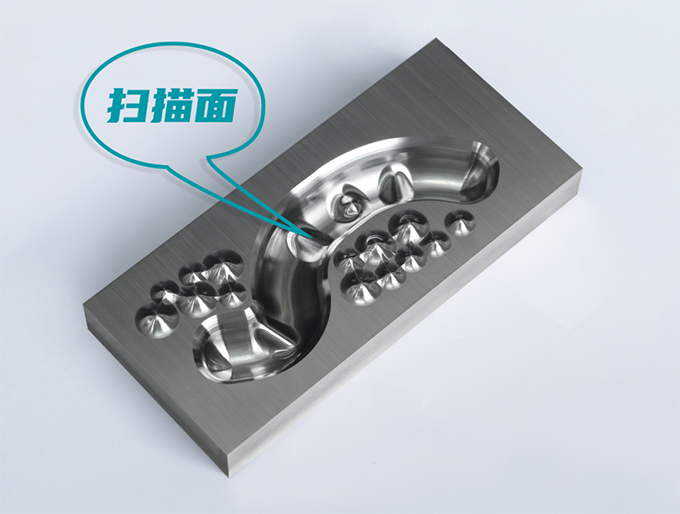

这条像“”又像“面包条”的特征区域

就是扫描面！

其中包括“曲面、圆弧特征”和“棱角特征”

今天我们就来

浅谈一下加工细节！

  第二期 扫描面

  加工难点

  解决方案

第一点

在微细特征位与圆弧之间过渡

举行光顺处理

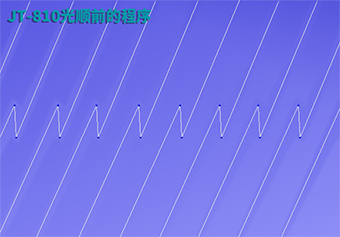

由图可见

CAM软件举行后处理加工，
，，，

曲面之间会保存一些烂面。。。。。

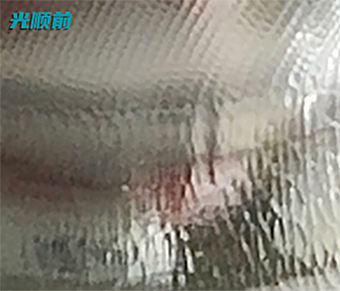

    当加工程式泛起毗连不规则时，
，，，

加工也会泛起不良征象。。。。。

↓↓↓

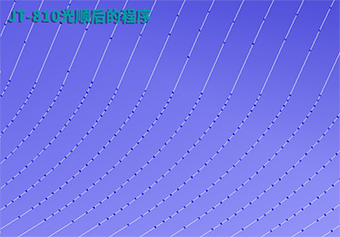

在这样的情形下使用

JT-810高速数控系统

光顺功效

实时运动控制手艺

会将一些不良的线段作处理，
，，，

从而抵达正常的加工效果。。。。。

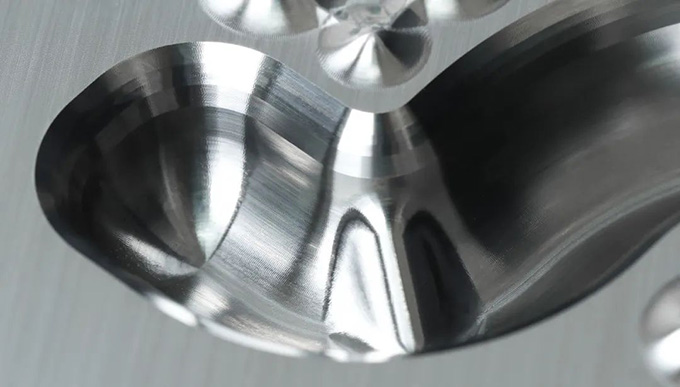

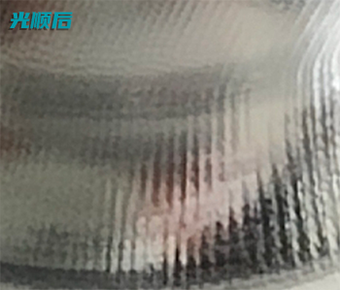

真实加工切削

使用JTGK-800G加工

过渡流通自然，
，，，不保存折角

曲面光顺质量好！

第二点

棱角特征位处理工艺

可合理选择系统优化设置模式

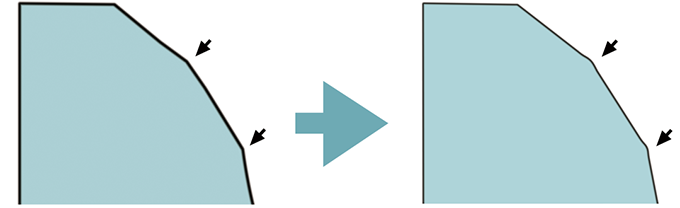

棱角特征圆弧过渡，
，，，特征消逝，
，，，泛起圆角

↓↓↓

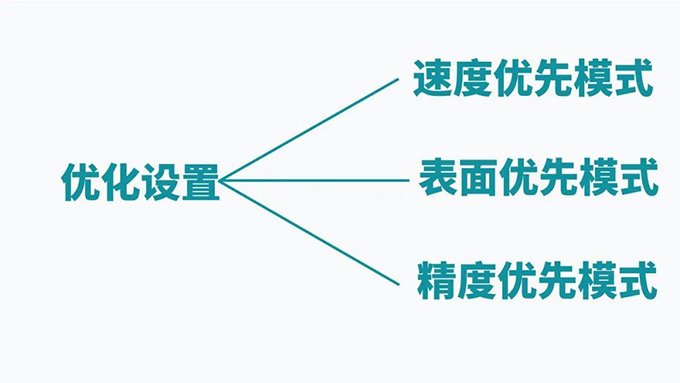

在JT-810高速数控系统优化设置

选择“精度优先模式”

该模式会凭证

程式的小线段对

圆弧过渡的角位举行处理

让每段线与圆弧之间毗连越发细腻，
，，，

阻止过渡圆弧泛起过切征象。。。。。

从JTGK-800G加工实例图片

可以看出

棱角特征位过渡明确

  品质检测

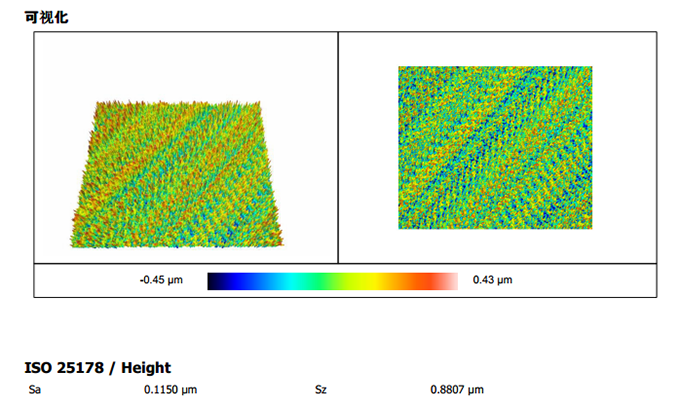

1、白光仪检测数据

从白光仪检测图表可以获得外貌粗糙度（Sa≤0.12μm、Sz≤0.89μm）

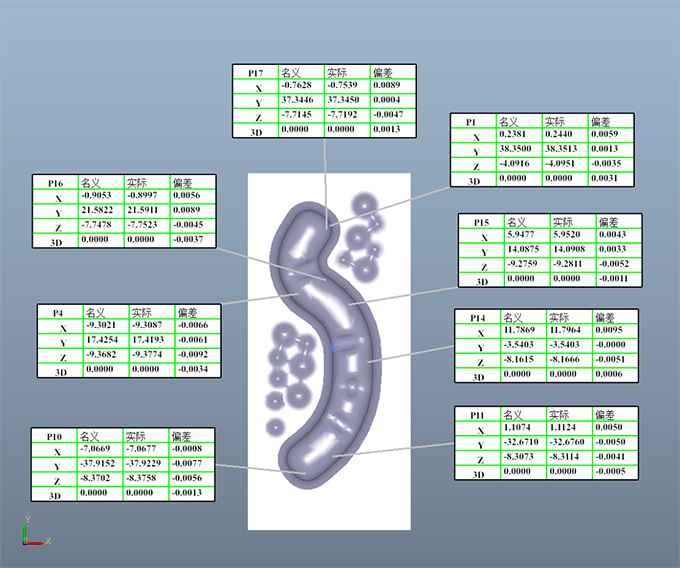

2、佳铁在机丈量系统检测效果

（3D轮廓精度误差≤0.0037mm）

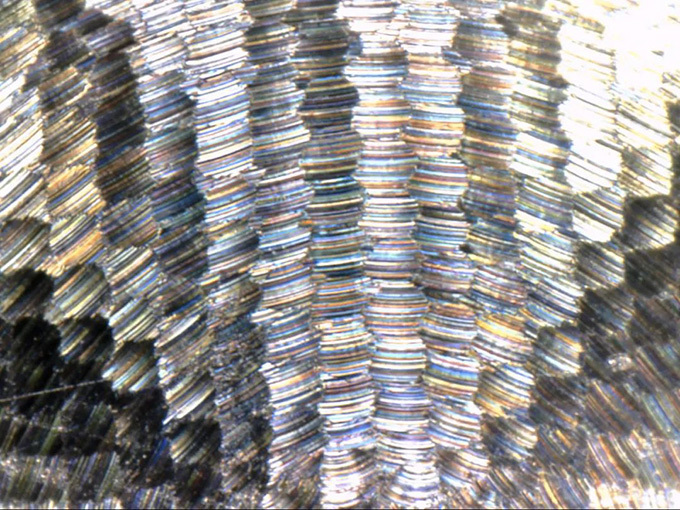

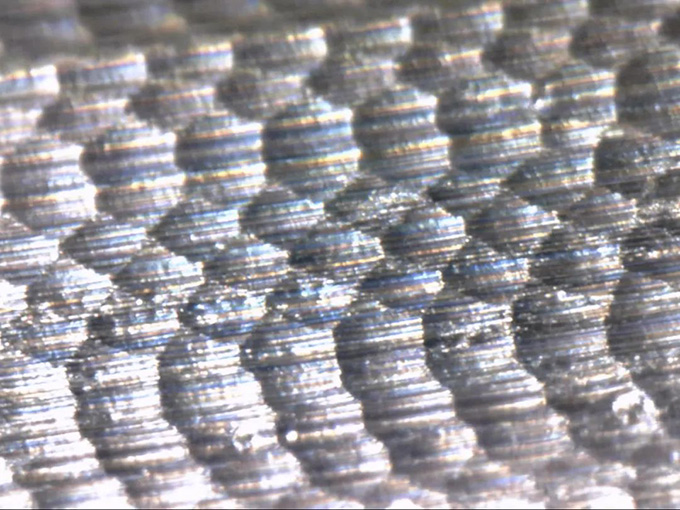

3、显微镜放大图

由图可见

在显微镜下放大400倍视察

曲面纹路一致性好

围绕刀路中

各个微细特征的棱角位

 并没因“圆弧过渡”爆发圆角

  小结

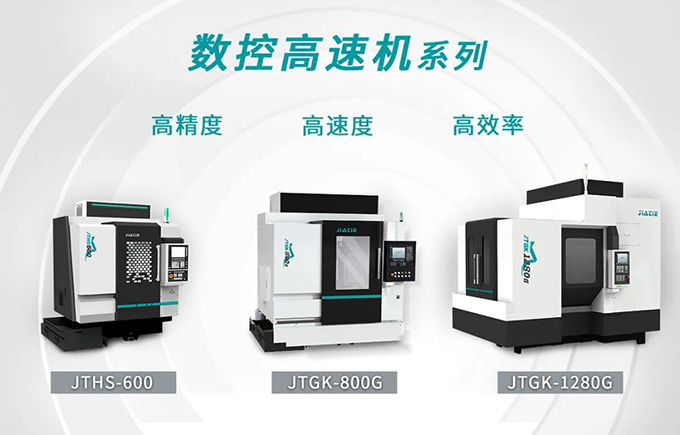

优惠活动办理大厅手艺高速、高效、高精度的

数控机床系列，
，，，

配合成熟的服务团队

帮您解决行业工艺浩劫题！
